4シーズン目の氷上公魚釣りもあっという間に終了。

来シーズンに備えて道具のメンテや補修をしてからお片づけ。

今回は、2シーズン目に購入してすぐにねじ山がなめてしまったアイスドリルの取付ネジの補修です。

ダイワ アイスドリル レギュラー ST 15F(Y) 価格：7972円（税込、送料別) (2018/3/30時点)

にほんブログ村

ドリル本体側のねじ山は無事な為、だましだまし使用してきましたが、


曲がりも酷くなり昨シーズンで限界に達しました。



おそらく、氷に穴を開ける際に緩んでくる取付ネジに気づかずに使い続け、力が加わった為に曲がったものと思われます。
簡単に言えば締め付けが弱かった。。。
そして外す際、曲がったネジを無理やり回してインナーパイプの縁でねじ山が削り取られた。そんな感じ。





そんな取付ネジの事をすっかり忘れていた今シーズン初め
慌ててM6丸カンボルト＋蝶ナットで固定して使ってみたところ全然ダメ。。。
純正ネジの根元のスペーサー部が空洞になる為、
穴あけのトルクに耐えられずにボルトが暴れてドリル本体の塗装が剥がれてしまいました。






次に、M6丸カンボルトに2種類のスペーサーを重ね接着剤で固定して、




保険で蝶ナットも付けてみました。



しかし、またしても簡単に曲がってしましました。（材質:ユニクロ）





曲がった場所は、ドリルのインナーパイプの奥側付近





電ドリをお借りした際にMORAの取付ネジと比べてみたところ


インナーパイプに隠れる部分（ねじ山が不要な部分）まで太くなっていました。



どうやら使用中にネジが緩んできた際に、ドリルの中空インナーパイプの縁（赤矢印）が支点になるものと思われます。



そんな訳で、気休め程度に不要なねじ山をエポキシ系の接着剤で固めておきました。

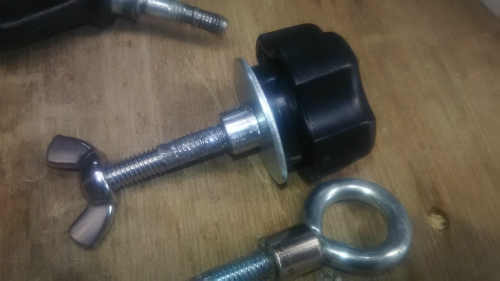

来シーズンに備えて作った取付ネジは・・・

・M6ステンボルト
・6×10スペーサー（鉄/ニッケル）
・8×10スペーサー（鉄/ニッケル）
・M6チェンジノブ（最近お気に入りｗ）
・M6ステンワッシャ
・M6ステン蝶ナット



10mmのスペーサーを7mmに削り



2種重ねて



純正ネジのスペーサーに似た形に整え



エポキシ系の接着剤で固定



ドリル本体に当たる面はステンワッシャにしてみました。



極寒の氷上での使用に耐えられるか・・・分かりませんが
チェンジノブ内部などなど、エポキシ系接着剤で埋め補強？してみました。



純正ネジよりも1cmほど長いですが、



曲がったネジで使用してきた為、本体側のねじ山にもダメージがあるかもしれないので、保険です。



まだトータル7回の釣行で使った程度なんですが、塗装がボロボロ。






果たして使い物になるかどうか・・・試すのは10ヵ月後になりますが・・・(^^ゞ





とりあえず、補修完了(*^^)v







にほんブログ村





え!?MORAの純正ネジ、フツーに売ってるよ！

なんて情報ありましたら、こっそり教えてくださいませm(__)m
